PLC M100

Mô tả

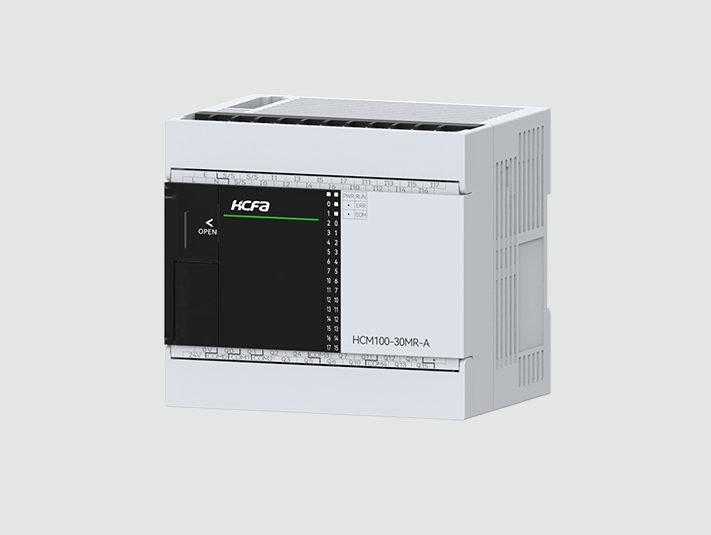

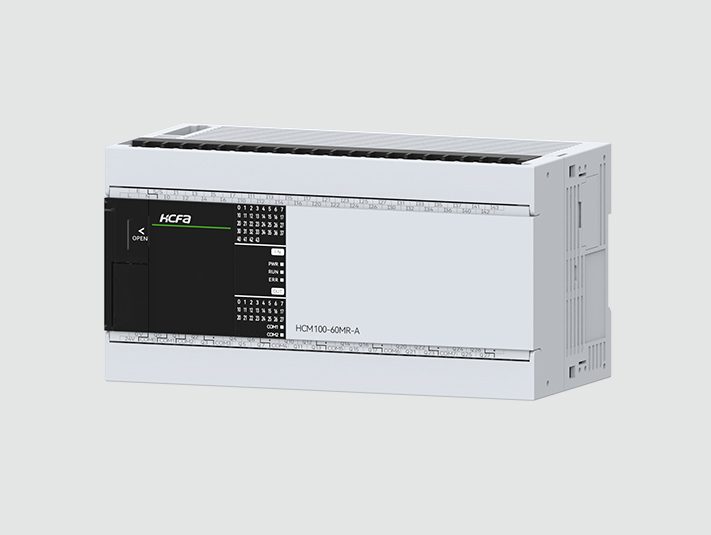

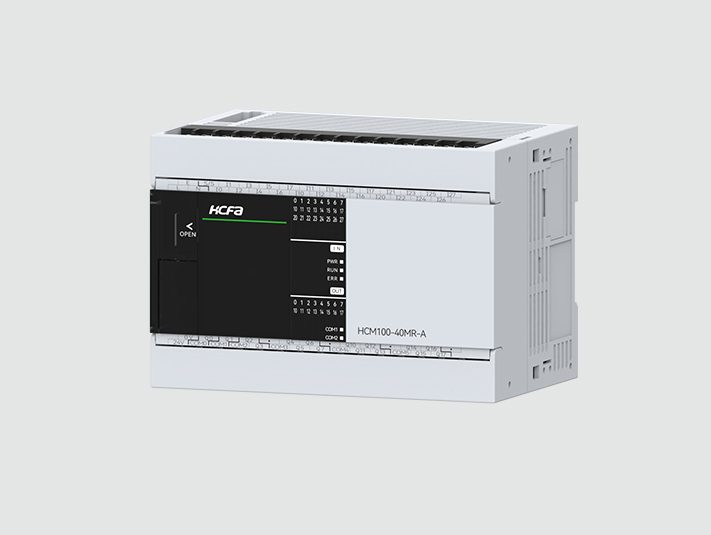

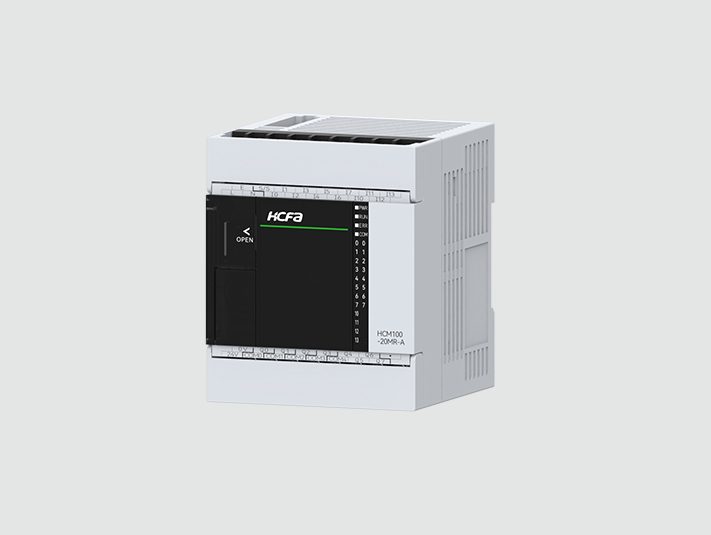

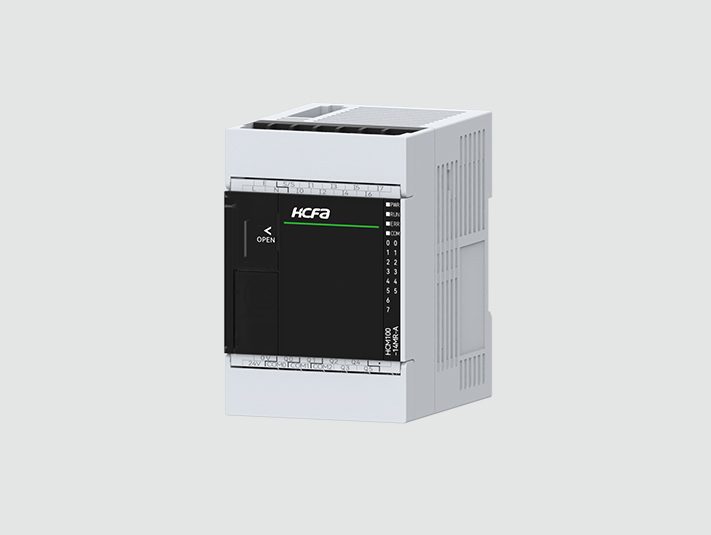

1. Hình ảnh sản phẩm

2. Điểm nổi bật của PLC M100

• Nguồn cấp: 100–240VAC: dễ dàng lắp đặt trong nhiều điều kiện
• Điều khiển mạnh mẽ: tới 6 kênh phát xung tốc độ cao (100kHz), hỗ trợ nhiều trục servo/step.
• Lập trình linh hoạt: hỗ trợ Ladder, ST, C/C++.
• Truyền thông: RS232/RS485, có thể mở rộng
• Bộ nhớ lớn: 256KB chương trình, 256MB dữ liệu, tích hợp RTC quản lý thời gian thực.
• Ngõ vào/ra đa dạng: từ 14 đến 60 I/O, lựa chọn transistor hoặc relay tùy nhu cầu.
• Hỗ trợ ngắt ngoại vi & xung tốc độ cao: phù hợp cho các ứng dụng yêu cầu phản hồi nhanh, chính xác.
• Tốc độ xử lý nhanh, độ ổn định cao: đáp ứng tốt môi trường công nghiệp.
• Hỗ trợ thư viện điều khiển chuyển động: PLCOPEN Base Standard

3. Cách đọc mã sản phẩm

(1): Tên sản phẩm

• HC: HCFA

(2): Các dòng sản phẩm

• M1: Bộ điều khiển xung
• M2: Bộ điều khiển logic cơ bản
• M3: Bộ điều khiển chuyển động
• M5: Bộ điều khiển chuyển động đa năng

(3): Số lượng cổng Ethernet

• 0: Không có
• 1: 1 cổng Ethernet
• 2: 2 cổng Ethernet
• 3: 3 cổng Ethernet

(4): Mã mẫu

M100/M200/M300 Series

• 0: Sản phẩm loại 1
• 1: Sản phẩm loại 2
• 2: Sản phẩm loại 3
• 3: Sản phẩm loại 4

M500 Series

• 1: Trục chuyển động EtherCAT 8 trục
• 2: Trục chuyển động EtherCAT 16 trục
• 3: Trục chuyển động EtherCAT 32 trục
• 4: Trục chuyển động EtherCAT 64 trục

(5): Mã chức năng

• None: Phiên bản tiêu chuẩn
• S: Phiên bản phổ thông
• P: Phiên bản nâng cao

(6): Tổng số lượng I/O

• 14: 8 inputs, 6 outputs
• 16: 8 inputs, 8 outputs
• 20: 12 inputs, 8 outputs
• 30: 16 inputs, 14 outputs
• 32: 16 inputs, 16 outputs ( Dòng M300/M500), 18 inputs, 14 outputs ( Dòng M200)
• 40: 24 inputs, 16 outputs
• 42: 24 inputs, 18 outputs
• 48: 28 inputs, 20 outputs
• 60: 36 inputs, 24 outputs

(7): Mô tả

• M: Bộ điều khiển chính

(8): Kiểu ngõ ra

• T: NPN Transistor
• R: Relay
• P: PNP Transistor

(9): Ngõ ra phát xung

• 3: 3 kênh phát xung
• 4: 4 kênh phát xung
• 6: 6 kênh phát xung
• 8: 8 kênh phát xung
• 10: 10 kênh phát xung

(10): Kiểu nguồn cấp

• D: Nguồn cấp DC
• A: Nguồn cấp AC

(11): Mã phiên bản thiết kế theo yêu cầu

4. Thông số kỹ thuật của PLC M100

Thông số kỹ thuật:

MỤC			HCM100-14MT3-A HCM100-14MR-A	HCM100-20MT4-A HCM100-20MR-A	HCM100-30MT6-A HCM100-30MR-A	HCM100-40MT6-A HCM100-40MR-A	HCM100-48MT6-A HCM100-48MR-A	HCM100-60MT6-A HCM100-60MR-A
Lập trình	Dung lượng chương trình		256KBytes
	Dung lượng thay đổi		256KBytes (Dữ liệu không bị mất khi mất điện có dung lượng 16KBytes)
	Dung lượng ngõ vào Input I (%I)		128 Bytes
	Dung lượng ngõ ra output Q (%Q)		128 Bytes
	Dung lượng ngõ M (%M)		128 Bytes
Ngôn ngữ lập trình			LD, ST, C/C++
Kênh xung tốc độ cao	Số kênh phát xung ( dành cho mã MT)		3 kênh 100K	4 kênh 100K	6 kênh 100K
	Số kênh đọc xung Encoder		2
	Tổng số kênh ( trục xung + trục encoder + trục ảo)		≤ 16
Module mở rộng kết nối bên phải	Số lượng module mở rộng tối đa		Không hỗ trợ module mở rộng bên phải, chỉ hỗ trợ mở rộng card truyền thông.
Pin RTC			Được tích hợp bên trong
Card mở rộng	Số lượng card mở rộng tối đa		1
Số lượng kênh Input / Output	Input	Số lượng Input	8 Input	12 Input	16  Input	24 Input	28 Input	36 Input
		Chức năng	Hỗ trợ 8 kênh ngắt ngoài (input) và 2 ngõ vào xung tốc độ cao 100kHz  ( Pha AB, xung + hướng, xung đơn)
	Output	Số lượngOutput	6   Output	8   Output	14 Output	16 Output	20 Output	24 Output
		Chức năng	Hỗ trợ 3 kênh ngõ ra xung 100kHz	Hỗ trợ 4 kênh ngõ ra xung 100kHz	Hỗ trợ 6 kênh ngõ ra xung (100kHz)
Cam điện tử (ECAM)	Số lượng CAM		Không hỗ trợ
	Số điểm CAM tối đa		Không hỗ trợ
Nhóm trục	Số nhóm trục tối đa		Không hỗ trợ
Dung lượng Gcode			Không hỗ trợ
SD Card			Không hỗ trợ
USB	Số cổng		1 USB2.0 Type-C
	Chức năng được hỗ trợ		Tải lên và tải xuống chương trình, giám sát và gỡ lỗi phần mềm, nâng cấp chương trình.
Nguồn cấp			220VAC
Cổng giao tiếp truyền thông	RS485	Số cổng	Tối đa 3 cổng: 1 cổng được tích hợp, có thể mở rộng cổng bằng Card ngoài
		Giao thức được hỗ trợ	Modbus Master/Slave (ASCII/RTU); Free protocol
		Số lượng thiết bị tối đa	32
		Tốc độ truyền (bps)	9600, 19200, 38400, 57600, 115200
	RS232	Số cổng	Tối đa 3 cổng: 1 cổng được tích hợp, có thể mở rộng cổng bằng Card ngoài
		Giao thức được hỗ trợ	Modbus Master/Slave (ASCII/RTU); Free protocol
		Số lượng thiết bị tối đa	1
		Tốc độ truyền (bps)	9600, 19200, 38400, 57600, 115200
CAN	Số cổng		Lắp Card mở rộng
	Giao thức được hỗ trợ		Giao thức CANopen (DS301), có thể hoạt động ở chế độ Master hoặc Slave; hỗ trợ tối đa 32 Slave khi ở chế độ Master

Thông số kỹ thuật môi trường:

Các hạng mục	Thông số kỹ thuật
Nhiệt độ làm việc	0~55°C
Nhiệt độ lưu trữ	-25~75°C
Độ ẩm môi trường	10~95°C ( Không ngưng tụ)
Độ cao/ áp suất khí quyển	Dưới 2000m/ 80kPa
Cấp độ ô nhiễm	Cấp độ ô nhiễm II: Thông thường chỉ có ô nhiễm không dẫn điện, nhưng cần dự phòng khả năng dẫn điện tạm thời do ngưng tụ.
Phương pháp làm mát	Làm mát thụ động, tản nhiệt tự nhiên bằng không khí

Thông số đầu ra:

Các hạng mục	Thông số kỹ thuật
Điện áp nguồn	100-240VAC
Dải điện áp cho phép	90-265VAC
Tần số định mức	50/60Hz
Thời gian cho phép mất điện tức thời	≤5ms
Công suất tiêu thụ	25W

Thông số nguồn:

Các hạng mục	Thông số kỹ thuật
Kiểu ngõ ra	Ngõ ra Relay
Nguồn cấp ngoài	250VAC, 30VDC
Cách Điện	Cách điện cơ học
Tải tối đa	Tải điện trở: 2A/ Mỗi điểm Tải cảm ứng: 1A/ Mỗi điểm Tải : 30W/ Mỗi điểm
Tải tối thiểu	5VDC, 10mA
Điện trở cách điện	1000MΩ (500VDC)
Thời gian đáp ứng ON/OFF	<10ms

Các hạng mục	Thông số kỹ thuật
Kiểu ngõ ra	Hỗ trợ ngõ ra dạng Sink
Tải đối đa	Tải điện trở: 0.5A/ Mỗi điểm Tải cảm ứng: 13W (24VDC) Tải: 2.5W(24VDC)
Tải tối thiểu	1mA/5V
Dòng rò khi OFF	<10µA
Tần số ngõ ra tối đa	100kHz
Thời gian đáp ứng ON/OFF	<2.5us
Chế độ cách ly	Cách ly bằng tụ điện

Kích thước sản phẩm

5. Ứng dụng

Dòng PLC HCFA M100 được thiết kế đa năng, phù hợp cho nhiều ứng dụng trong công nghiệp. PLC này thường được ứng dụng trong máy đóng gói, máy chiết rót, máy cắt theo chiều dài, dây chuyền băng tải phân loại sản phẩm, robot pick & place, hệ thống kho vận – logistics, cũng như các dây chuyền sản xuất trong ngành thực phẩm, nhựa, dệt, chế biến gỗ.

PLC M100 là giải pháp hiệu quả để tự động hóa các hệ thống máy móc vừa và nhỏ với yêu cầu chính xác, ổn định và chi phí tối ưu.
