PLC M200

Mô tả

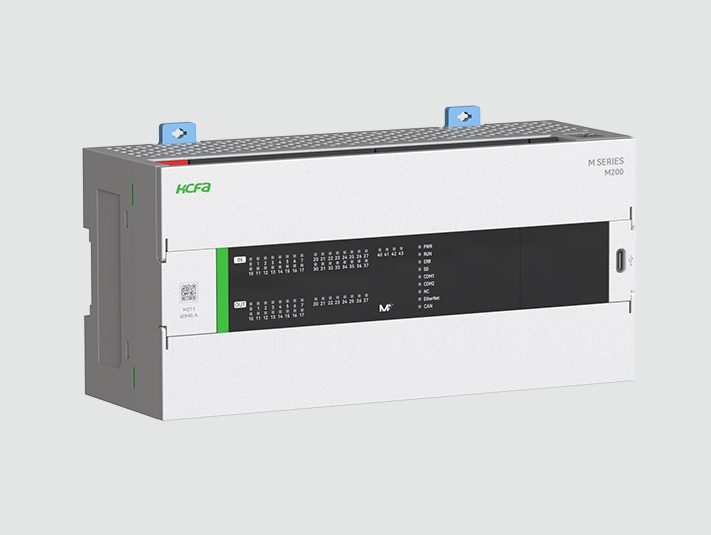

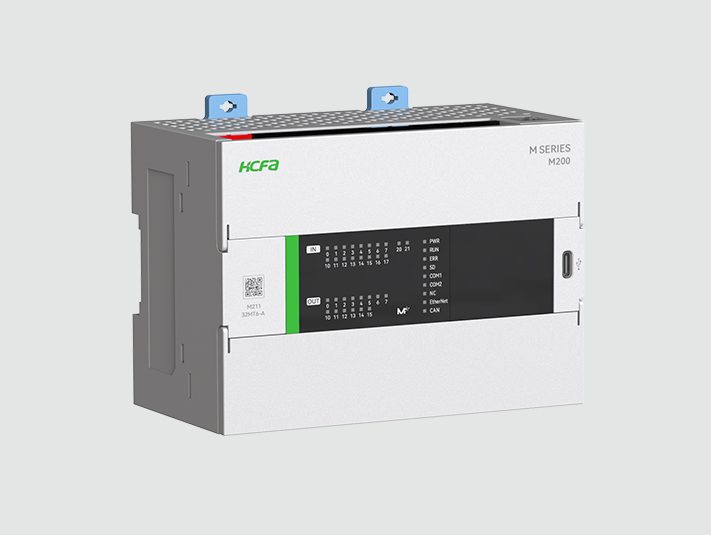

1. Hình ảnh sản phẩm

2. Điểm nổi bật của PLC M200

• Nguồn cấp: 100–240VAC, công suất tiêu thụ 25W.
• Hiệu suất mạnh mẽ: tối đa 10 kênh phát xung tốc độ cao (200kHz)
• Lập trình linh hoạt: Ladder, ST, C/C++.
• Cấu hình mở rộng: tối đa 16 module, 1 card mở rộng
• Hỗ trợ Ecam (tối đa 16 hàm), Nội suy (tối đa 1 nhóm 8 trục)
• Truyền thông đa dạng: 2 RS485, 1 CAN, 1 Ethernet (Ethernet IP/ Modbus TCP)
• Bộ nhớ lớn: 512KB chương trình, 256kb dữ liệu, tích hợp RTC.
• Ngõ vào/ra phong phú: 12-36 Input, 8-24 Output
• Tốc độ xử lý nhanh, độ ổn định cao: hoạt động bền bỉ trong môi trường công nghiệp.

3. Cách đọc mã sản phẩm PLC M200

(1): Tên sản phẩm

• HC: HCFA

(2): Các dòng sản phẩm

• M1: Bộ điều khiển xung
• M2: Bộ điều khiển logic cơ bản
• M3: Bộ điều khiển chuyển động
• M5: Bộ điều khiển chuyển động đa năng

(3): Số lượng cổng Ethernet

• 0: Không có
• 1: 1 cổng Ethernet
• 2: 2 cổng Ethernet
• 3: 3 cổng Ethernet

(4): Mã mẫu

M100/M200/M300 Series

• 0: Sản phẩm loại 1
• 1: Sản phẩm loại 2
• 2: Sản phẩm loại 3
• 3: Sản phẩm loại 4

M500 Series

• 1: Trục chuyển động EtherCAT 8 trục
• 2: Trục chuyển động EtherCAT 16 trục
• 3: Trục chuyển động EtherCAT 32 trục
• 4: Trục chuyển động EtherCAT 64 trục

(5): Mã chức năng

• None: Phiên bản tiêu chuẩn
• S: Phiên bản phổ thông
• P: Phiên bản nâng cao

(6): Tổng số lượng I/O

• 14: 8 inputs, 6 outputs
• 16: 8 inputs, 8 outputs
• 20: 12 inputs, 8 outputs
• 30: 16 inputs, 14 outputs
• 32: 16 inputs, 16 outputs ( Dòng M300/M500), 18 inputs, 14 outputs ( Dòng M200)
• 40: 24 inputs, 16 outputs
• 42: 24 inputs, 18 outputs
• 48: 28 inputs, 20 outputs
• 60: 36 inputs, 24 outputs

(7): Mô tả

• M: Bộ điều khiển chính

(8): Kiểu ngõ ra

• T: NPN Transistor
• R: Relay
• P: PNP Transistor

(9): Ngõ ra phát xung

• 3: 3 kênh phát xung
• 4: 4 kênh phát xung
• 6: 6 kênh phát xung
• 8: 8 kênh phát xung
• 10: 10 kênh phát xung

(10): Kiểu nguồn cấp

• D: Nguồn cấp DC
• A: Nguồn cấp AC

(11): Mã phiên bản thiết kế theo yêu cầu

4. Thông số kỹ thuật của PLC M200

Thông số kỹ thuật:

MỤC			HCM211-20MT4-A HCM211-20MR-A	HCM211-32MT6-A HCM211-32MR-A	HCM211-42MT8-A HCM211-42MR-A	HCM211-60MT10-A HCM211-60MR-A	HCM212-32MT4-A	HCM212-60MT8-A
Lập trình	Dung lượng chương trình		512KBytes
	Dung lượng thay đổi		256KBytes (Dữ liệu không bị mất khi mất điện có dung lượng 32KBytes)
	Dung lượng ngõ vào Input I (%I)		128 Bytes
	Dung lượng ngõ ra output Q (%Q)		128 Bytes
	Dung lượng ngõ M (%M)		128 Bytes
Ngôn ngữ lập trình			LD, ST, C/C++
Kênh xung tốc độ cao	Trục EtherCAT							8( Không cần cấu hình PDO, chỉ hỗ trợ slave được cung cấp trong phần mềm lập trình)
	Số kênh phát xung ( dành cho mã MT)		4 kênh 200k	6 kênh 200k	8 kênh 200k	10 kênh 200k	4 kênh 200k	8 kênh 200k
	Số kênh đọc xung Encoder		2		4		2	2
	Tổng số kênh ( trục xung + trục encoder + trục ảo)		≤ 16
Module mở rộng kết nối bên phải	Số lượng module mở rộng tối đa		16
Pin RTC			Được tích hợp bên trong
Card mở rộng	Số lượng card mở rộng		1
Số lượng kênh Input/ Output	Input	Số lượng  Input	12 Input	18 Input	24 Input	36 Input	18 Input	36 Input
		Chức năng	Hỗ trợ 8 kênh ngắt ngoài (input) và 2 ngõ vào xung tốc độ cao (200kHz) ( Pha AB, xung + hướng, xung đơn)		Hỗ trợ 8 kênh ngắt ngoài và 4 ngõ vào xung tốc độ cao (200kHz) ( Pha AB, xung + hướng, xung đơn)		Hỗ trợ 8 kênh ngắt ngoài vi và 2 ngõ vào xung tốc độ cao (200kHz) ( Pha AB, xung + hướng, xung đơn)	Hỗ trợ 8 kênh ngắt ngoài vi và 4 ngõ vào xung tốc độ cao (200kHz) ( Pha AB, xung + hướng, xung đơn)
	Output NPN với mã MT, dòng MR ngõ ra là relay	Số lượng  Output	8 Output	14 Output	18  Output	24 Output	14 Output	24  Output
		Chức năng	Hỗ trợ 4 kênh ngõ ra xung tốc độ cao (200kHz)	Hỗ trợ 6 kênh ngõ ra xung tốc độ cao (200kHz)	Hỗ trợ 8 kênh ngõ ra xung tốc độ cao (200kHz)	Hỗ trợ 10 kênh ngõ ra xung tốc độ cao (200kHz)	Hỗ trợ 4 kênh ngõ ra xung tốc độ cao (200kHz)	Hỗ trợ 8 kênh ngõ ra xung tốc độ cao (200kHz)
Cam điện tử (ECAM)	Số lượng		16
	Số điểm CAM tối đa		1 nhóm trục (Tối đa 8 trục nội suy cho mỗi nhóm trục)
Nhóm trục	Số nhóm trục tối đa		Không hỗ trợ
Dung lượng Gcode			Không hỗ trợ
SD Card			Hỗ trợ 1 kênh
USB	Số cổng		1 USB2.0 Type-C
	Chức năng được hỗ trợ		Tải lên và tải xuống chương trình, giám sát và gỡ lỗi phần mềm, nâng cấp chương trình.
Nguồn cấp			220VAC
Cổng giao tiếp truyền thông	RS485	Số cổng	Tối đa 4 cổng: 2 cổng được tích hợp, có thể mở rộng bằng Card ngoài
		Giao thức được hỗ trợ	Modbus Master/Slave (ASCII/RTU); Free protocol
		Số lượng thiết bị tối đa	32
		Tốc độ truyền (bps)	9600, 19200, 38400, 57600, 115200
	RS232	Số cổng	Có thể mở rộng bằng Card ngoài
		Giao thức được hỗ trợ	Modbus Master/Slave (ASCII/RTU); Free protocol
		Số lượng thiết bị tối đa	1
		Tốc độ truyền (bps)	9600, 19200, 38400, 57600, 115200
CAN	Số cổng		1 cổng
	Giao thức được hỗ trợ		Giao thức CANopen (DS301), có thể hoạt động ở chế độ Master hoặc Slave; hỗ trợ tối đa 32 Slave khi ở chế độ Master				Giao thức CANopen (DS301), có thể hoạt động ở chế độ Master hoặc Slave; hỗ trợ tối đa 16 Slave khi ở chế độ Master
EtherNet	Số cổng		1 Cổng
	Chức năng		Truyền thông, tải lên/tải xuống chương trình,…
	Tốc độ truyền dữ liệu		100/10Mbps
	Tổng số kết nối TCP		16(Modbus TCP+Socket + EtherNet/IP)				12(Modbus TCP+Socket)
	Modbus TCP		Số lượng kết nối tối đa cho máy chính: 16; Số lượng kết nối tối đa cho máy phụ: 16				Số lượng kết nối tối đa cho máy chính: 4; Số lượng kết nối tối đa cho máy phụ 4
	Socket		Số lượng kết nối tối đa: 8 (UDP+TCР)				Số lượng kết nối tối đa: 4 (UDP+TCР)
	Cáp		Cáp truyền thông Ethernet công nghiệp tiêu chuẩn
EtherNet/IP (Chỉ hỗ trợ slave)	Giao tiếp ngầm CIP		Số lượng kết nối tối đa: 8; Khối lượng dữ liệu tối đa trên mỗi kết nối: 200Byte; Khoảng thời gian chu kỳ: 5-1000ms				Không hỗ trợ
	Giao tiếp rõ ràng CIP		Số lượng kết nối Class3: 8; Số lượng máy khách UCMM (không phải loại kết nối) truy cập đồng thời: 16				Không hỗ trợ
EtherCAT	Cấu trúc liên kết		Không hỗ trợ				Tuyến tính
	Truyền trung bình		Không hỗ trợ				Cáp Ethernet công nghiệp chuẩn
	Tối đa. khoảng cách truyền giữa các nút		Không hỗ trợ				100m
	Số nút tối đa.		Không hỗ trợ				Hỗ trợ tối đa 8 slave, không cần cấu hình PDO, chỉ dùng được các slave có sẵn trong phần mềm lập trình
	Số điểm tối đa trong quá trình		Không hỗ trợ				1380 Byte ( số khung hình tối đa là 1 )
	Chu kỳ truyền thông		Không hỗ trợ				Nhỏ nhất 500μs
	Các giao thức được hỗ trợ		Không hỗ trợ				EtherCAT master

Thông số kỹ thuật môi trường:

Các hạng mục	Thông số kỹ thuật
Nhiệt độ làm việc	0~55°C
Nhiệt độ lưu trữ	-25~75°C
Độ ẩm môi trường	10~95°C ( Không ngưng tụ)
Độ cao/ áp suất khí quyển	Dưới 2000m/ 80kPa
Cấp độ nhiễm điện	Cấp độ II: Thông thường chỉ có nhiễm không dẫn điện, nhưng cần dự phòng khả năng dẫn điện tạm thời do ngưng tụ.
Phương pháp làm mát	Làm mát thụ động, tản nhiệt tự nhiên bằng không khí

Thông số nguồn:

Các hạng mục	Thông số kỹ thuật
Điện áp nguồn	100-240VAC
Dải điện áp cho phép	90-265VAC
Tần số định mức	50/60Hz
Thời gian cho phép mất điện tức thời	≤5ms
Công suất tiêu thụ	25W

Thông số đầu ra:

Các hạng mục	Thông số kỹ thuật
Kiểu ngõ ra	Ngõ ra Relay
Nguồn cấp ngoài	250VAC, 30VDC
Cách điện	Cách điện cơ học
Tải tối đa	Tải điện trở: 2A/ Mỗi điểm Tải cảm ứng: 1A/ Mỗi điểm Tải : 30W/ Mỗi điểm
Tải tối thiểu	5V DC, 10mA
Điện trở cách điện	1000MΩ (500VDC)
Thời gian đáp ứng ON/OFF	<10ms



Các hạng mục	Thông số kỹ thuật
Kiểu ngõ ra	Hỗ trợ ngõ ra dạng Sink
Tải đối đa	Tải điện trở: 0.5A/ Mỗi điểm Tải cảm ứng: 13W (24VDC) Tải: 2.5W(24VDC)
Tải tối thiểu	1mA/5V
Dòng rò khi OFF	<10µA
Tần số ngõ ra tối đa	200kHz
Thời gian đáp ứng ON/OFF	<2.5us
Chế độ cách ly	Cách ly bằng tụ điện

Kích thước sản phẩm

5. Ứng dụng

PLC M200 phù hợp cho các hệ thống tự động hóa vừa và lớn, nơi cần tốc độ xử lý cao, nhiều trục chuyển động và kết nối truyền thông đa dạng.

• Hệ thống băng tải và phân loại sản phẩm.
• Máy đóng gói, chiết rót và dán nhãn.
• Máy CNC, máy cắt và cơ khí chế tạo.
• Robot công nghiệp
• Dây chuyền sản xuất thực phẩm, dệt may, in ấn.
• Hệ thống kho vận, logistics…
